実用的な３ＤＣＧを考える。
３ＤＣＧの考え方は、何らかの物体を撮影するという概念にとても良く似ています。

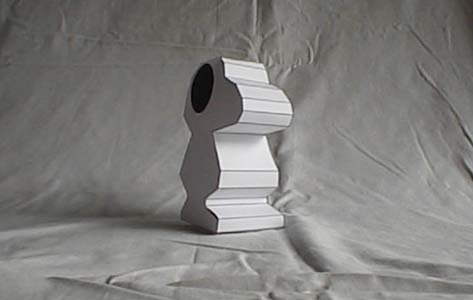

なのでここでは、以下の物体を撮影しようとしているものという想定で話をすすめてみます。
これをもとに、以下のような写真を撮影しようとしているものと想定します。
 |
| 完成予定図 |
|
さあさて、やってみましょう。
手順は下の写真の様になるはず。
 | |
 |
| 正面図 | | 横からみた図 |
|
登場するのは、以下の３つ。
この３者の関係は、
- （Ｂ）は、（Ａ）に置かれる。
- （Ｃ）も、（Ａ）に置かれる。
簡単ですね。
でも、つまずき易いところなんです。
そしてこの３者関係は、３ＤＣＧのもっとも基本的な考え方であります。
というのも、
一般に３ＤＣＧという時、少なくとも現状では撮影と同様に被写体・場所・カメラの３者関係があって、
カメラの位置から見た被写体の像を２Ｄで表現する事を３ＤＣＧと呼ぶ事が殆どだからです。
ところで、
実際の３ＤＣＧでは、少々堅苦しい呼び名の用語が用いられています。
ただ、決して難しい事を言っているのでは無くて、要するにさっきの写真撮影を考えてみれば良いだけです、先ほどの(Ａ)(Ｂ)(Ｃ)とＣＧ用語との対比を下に示します。ここで用語に慣れておきましょう。
| さっきの説明 | ＣＧ用語 |
|---|
| (Ａ) | 場所 | ワールドもしくは世界 |
| (Ｂ) | 被写体 | オブジェクトもしくは物体 |
| (Ｃ) | カメラ | ビューもしくは視野 |

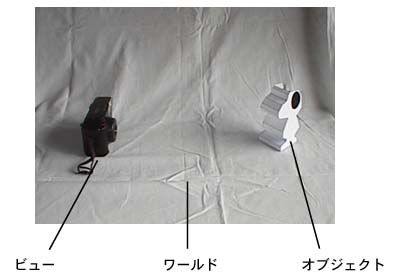

図示すると、以下のようになります。
